为客户创造工程价值的仿真技术实践

在工程研发领域，超弹性材料的力学行为模拟一直是技术难点。蓝图心算凭借深厚的有限元仿真专业能力，为各行业客户提供精准可靠的超弹性材料分析服务。以下是我们为某客户完成的橡胶密封圈压缩性能仿真典型案例，展示了我们如何通过先进仿真技术解决实际工程问题。

项目背景与客户挑战

客户需求

某高端密封件制造商需要评估新一代橡胶密封圈在极端压缩工况下的性能表现，具体需求包括：

• 预测密封圈在不同压缩率下的接触压力分布

• 识别潜在应力集中区域，评估疲劳寿命

• 优化截面设计，平衡密封性能与装配力

• 减少物理试验次数，缩短研发周期

技术挑战

• 材料高度非线性，传统分析方法失效

• 大变形与接触非线性耦合，收敛困难

• 缺乏准确的实验材料参数

• 需要高置信度的仿真结果指导生产

蓝图心算的解决方案

1. 材料模型精准标定

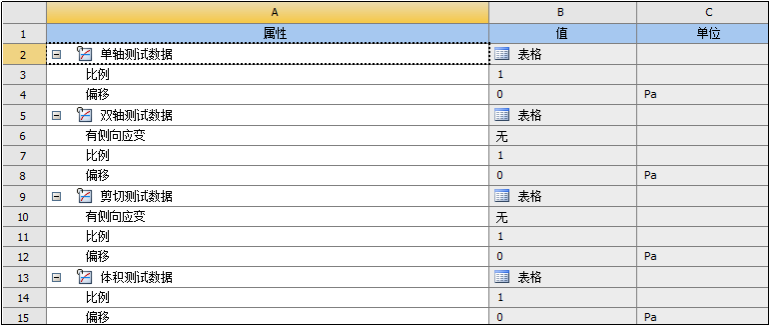

我们的技术团队基于客户提供的材料试验数据，采用多模式拟合方法：

• 基于单轴拉伸、双轴拉伸和平面剪切试验数据

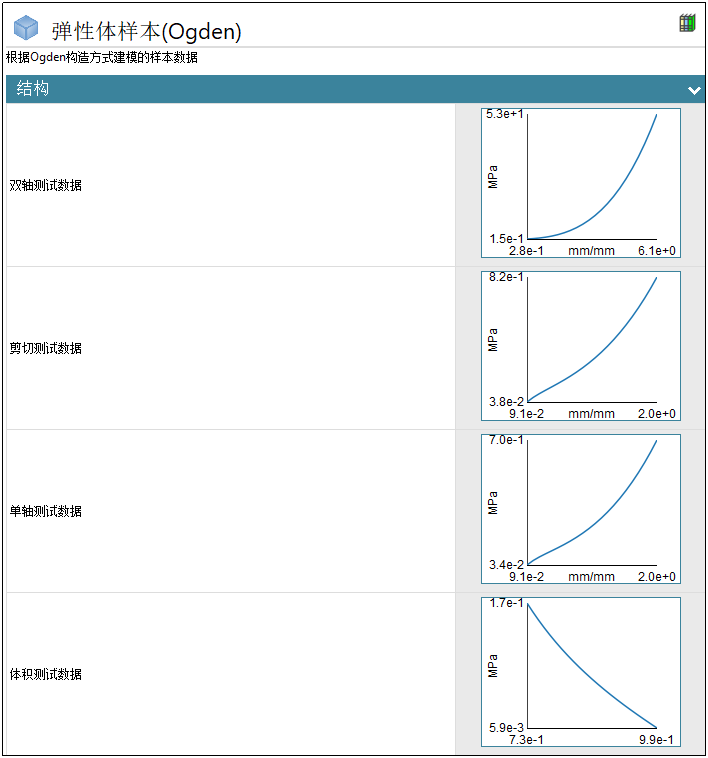

• 对比评估Mooney-Rivlin、Ogden、Yeoh等多种本构模型

• 最终选定Ogden 3阶模型，拟合误差控制在3%以内

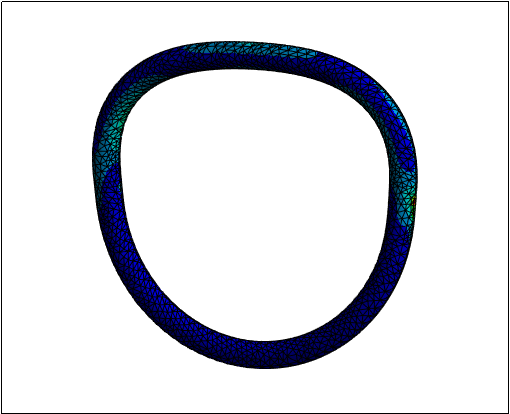

2. 高精度仿真模型建立

• 采用轴对称模型简化分析，提高计算效率

• 实施局部网格细化策略，在接触区域加密网格

• 应用混合u-P单元公式，有效处理材料近不可压缩性

• 设置摩擦接触条件，真实模拟装配过程

3. 稳健的求解策略

• 采用渐进加载技术，分步施加压缩位移

• 设置自动时间步长控制，平衡精度与效率

• 监控收敛指标，实时调整求解参数

• 启用双精度求解器，确保数值稳定性

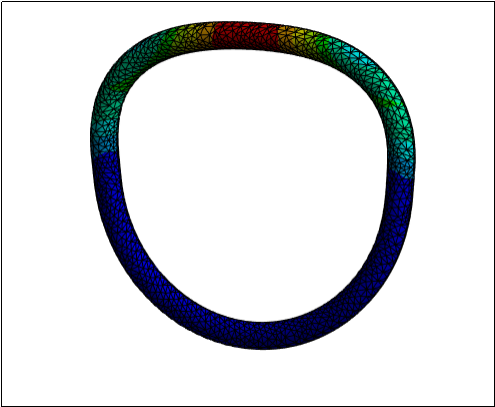

关键技术成果与工程价值
